Frequenzweiche – Signalaufteilung für Mehrweg-Lautsprechersysteme
Eine Frequenzweiche ist eine elektronische Schaltung, die ein breitbandiges Audiosignal in mehrere Frequenzbereiche aufteilt und diese an die jeweils spezialisierten Treiber eines Mehrweglautsprechers weiterleitet. Ohne eine Frequenzweiche würde jeder Treiber das gesamte Frequenzspektrum empfangen, was zu erheblichen Verzerrungen, einer ungleichmäßigen Abstrahlung und im schlimmsten Fall zur Beschädigung empfindlicher Hochtöner führen würde. Die Qualität dieser Schaltung bestimmt maßgeblich das Klangergebnis eines Lautsprechersystems.
Frequenzweiche – Passive Schaltungskonzepte
Passive Frequenzweichen arbeiten mit induktiven und kapazitiven Bauelementen, die das verstärkte Signal ohne externe Stromversorgung aufteilen. Spulen lassen tiefe Frequenzen passieren und sperren hohe Frequenzen, während Kondensatoren das umgekehrte Verhalten zeigen. Durch die Kombination dieser Bauelemente entstehen Hoch-, Tief- und Bandpassfilter verschiedener Ordnungen. Filter erster Ordnung dämpfen mit sechs Dezibel pro Oktave, während Filter vierter Ordnung eine steilere Trennung mit 24 Dezibel pro Oktave erzielen. Höhere Filterordnungen bieten eine sauberere Trennung, erhöhen aber die Komplexität und können das Phasenverhalten beeinflussen. Ein Frequenzweiche überzeugt in dieser Hinsicht durch durchdachte Konstruktion und hochwertige Materialwahl.
Frequenzweiche – Bauteilqualität und klangliche Auswirkungen
Die Bauteilqualität einer passiven Frequenzweiche beeinflusst den Klang des gesamten Lautsprechers unmittelbar. Luftkernspulen bieten geringere Verzerrungen als Ferritkernspulen, erfordern jedoch mehr Windungen und damit einen höheren Widerstand. MKP-Folienkondensatoren gelten als klanglich hochwertiger gegenüber Elektrolytkondensatoren, sind jedoch deutlich teurer und größer. Widerstände zur Pegelanpassung sollten möglichst induktionsarm und belastbar ausgelegt sein. In hochwertigen Lautsprechern kann die Weichenbestückung den größten Einzelposten der Materialkosten darstellen und enthält Bauteile im Wert von über hundert Euro pro Stück.
Aktive Frequenzweichen und digitale Filterung

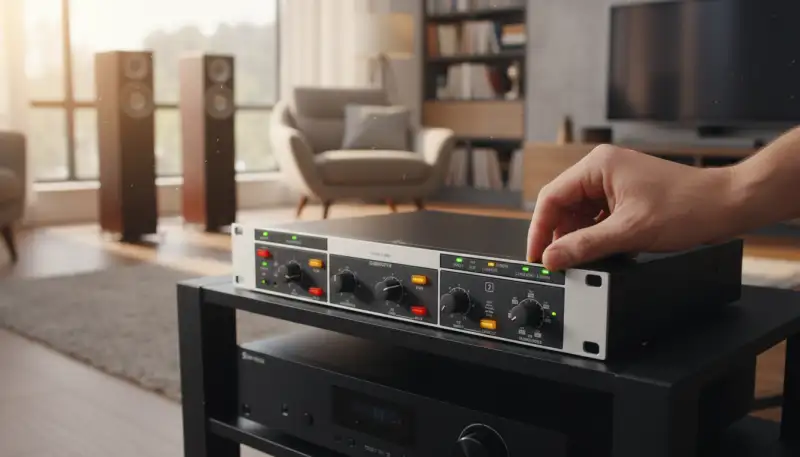

Aktive Frequenzweichen teilen das Signal vor der Verstärkung auf Linepegel auf und erfordern separate Verstärkerkanäle für jeden Frequenzbereich. Diese Architektur eliminiert die Verluste und Phasenprobleme passiver Bauteile und ermöglicht eine präzisere Kontrolle über jeden einzelnen Treiber. Digitale Frequenzweichen basieren auf Signalprozessoren und bieten nahezu unbegrenzte Einstellmöglichkeiten hinsichtlich Trennfrequenz, Filtercharakteristik und Steilheit. Die Latenz durch die digitale Verarbeitung liegt bei modernen Systemen im Bereich weniger Millisekunden und ist für die Audiowiedergabe vernachlässigbar. Die Auswahl beim Frequenzweiche sollte stets die individuellen Anforderungen und räumlichen Gegebenheiten berücksichtigen.
Die DSP-basierte Filterung ermöglicht Filterkurven, die mit analogen Bauelementen nicht realisierbar wären. Linear-phasige Filter vermeiden die Phasenverschiebungen konventioneller Filter und bewahren die zeitliche Kohärenz des Signals über alle Frequenzbereiche. Frequenzweichen mit individuell einstellbaren Parametern erlauben eine nachträgliche Feinabstimmung der Lautsprecher an den Hörraum und die persönlichen Klangpräferenzen. Diese Flexibilität macht aktive und digitale Systeme besonders attraktiv für anspruchsvolle Installationen.
Entwicklung und Abstimmung im Detail
Die Entwicklung einer solchen Schaltung erfordert umfangreiche Messungen und Simulationen. Der Entwickler analysiert den Frequenzgang, das Impedanzverhalten und das Abstrahlverhalten jedes einzelnen Treibers und berechnet die optimale Beschaltung unter Berücksichtigung der akustischen Interaktion zwischen den Treibern auf der gemeinsamen Schallwand. Computergestützte Simulationstools ermöglichen die Vorhersage des Gesamtfrequenzgangs, des Phasenverhaltens und der Abstrahlcharakteristik, bevor ein einziges Bauteil gelötet wird.
Die Trennfrequenz zwischen den Wegen wird so gewählt, dass jeder Treiber nur in seinem optimalen Arbeitsbereich betrieben wird. Typische Werte liegen bei 200 bis 500 Hertz für den Übergang von Tief- zu Mitteltöner und bei 2.000 bis 4.000 Hertz für den Übergang zum Hochtöner. Die Wahl der Trennfrequenz beeinflusst die Richtcharakteristik, die Belastbarkeit und die Verzerrungswerte des Gesamtsystems. Eine sorgfältige Abstimmung berücksichtigt nicht nur den Frequenzgang, sondern auch die zeitliche Kohärenz und das Energieverhalten über verschiedene Abstrahlwinkel.
Die Frequenzweiche ist die oft unsichtbare, aber entscheidende Komponente in jedem Mehrweg-Lautsprechersystem. Ihre Entwicklung verbindet Elektrotechnik mit Akustik und erfordert sowohl messtechnisches Wissen als auch ein geschultes Gehör für die abschließende klangliche Feinabstimmung. Ob passiv mit hochwertigen Bauteilen oder aktiv mit digitaler Signalverarbeitung – die Qualität der Frequenztrennung bestimmt, wie nahtlos die verschiedenen Treiber zu einem homogenen Gesamtklangbild verschmelzen.
